2012年監理工程師考試建設工程監理案例分析專題點撥卷(十二)
發布時間：2014-02-25 共1頁
專題點撥卷(十四)
| 一、案例分析題 |

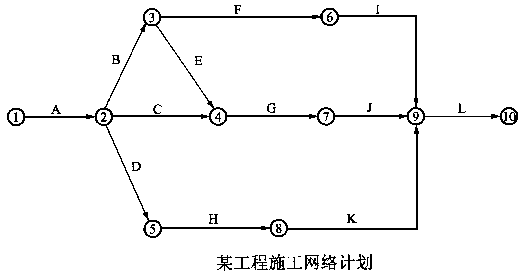

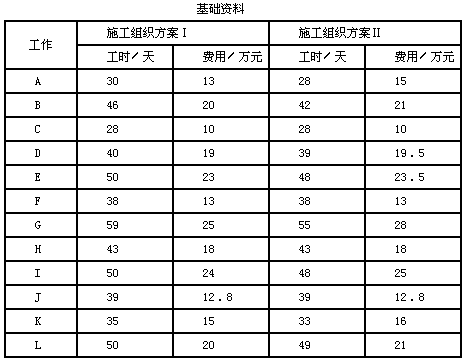

1．根據工作之間的邏輯關系，某工程施工組織網絡計劃如圖所示。該工程有兩個施工組織方案，相應的各工作所需的工時和費用如表所示。在施工合同中約定：合同工期為270天，工期延誤一天罰3萬元，提前一天獎1萬元。  問題 1．分別計算兩種施工組織方案的工期和綜合費用并確定其關鍵線路。 2．如果對該工程網絡計劃的關鍵工作采用方案Ⅱ，非關鍵工作采用方案Ⅰ混合組織施工，相應的工期和綜合費用各為多少? |

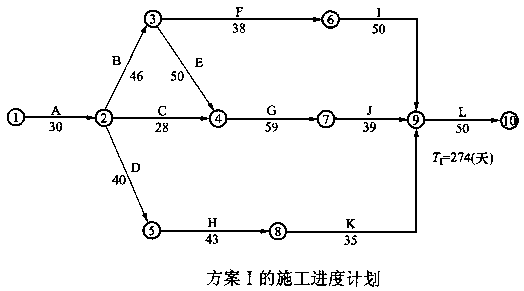

| 正確答案: 1．根據對圖中施工網絡計劃的分析可知，該網絡計劃共有四條線路。 線路1：1-2-3-6-9-10 線路2：1-2-3-4-7-9-10 線路3：1-2-4-7-9-10 線路4：1-2-5-8-9-10 (1)按方案Ⅰ組織施工，將表中各工作的工作持續時間標在網絡圖上，如圖所示。  圖中四條線路的長度分別為： T .gif) =30+46+38+50+50=214天T .gif) =30+46+50+59+39+50=274天T .gif) =30+28+59+39+50=206天T .gif) ==30+40+43+35+50=198天所以，關鍵線路為1-2-3-4-7-9-10，計算工期T .gif) =274天。將表中各工作的費用相加，得到方案Ⅰ的總費用為212．8萬元，則其綜合費用C  =212．8+(274-270)×3=224．8萬元。(2)按方案Ⅱ組織施工，將表中各工作的工作持續時間標在網絡圖上，如圖所示。  圖中四條線路的長度分別為： T .gif) =28+42+38+48+49=205天T .gif) =28+42+48+55+39+49=261天T .gif) =28+28+55+39+49=199天T .gif) =28+39+43+33+49=192天所以，關鍵線路仍為1-2-3-4-7-9-10，計算工期T .gif) =261天。將表中各工作的費用相加，得到方案Ⅱ的總費用為222．8萬元，則其綜合費用C .gif) =222．8+(261-270)×1=213．8萬元。2．按題目要求，關鍵工作按方案Ⅱ組織施工，即工作A、B、E、G、J、L執行方案Ⅱ的工作時間，保證工期為261天；非關鍵工作執行方案Ⅰ的工作時間，而其中費用較低的非關鍵工作有：T .gif) =40天，C =19萬元；T.gif) =50天，C =24萬元；T.gif) =35天，C =15萬元。則，按混合組織施工的綜合費用為：C=213．8-(19．5-19)-(25-24)-(16-15)=211．3萬元。 |
